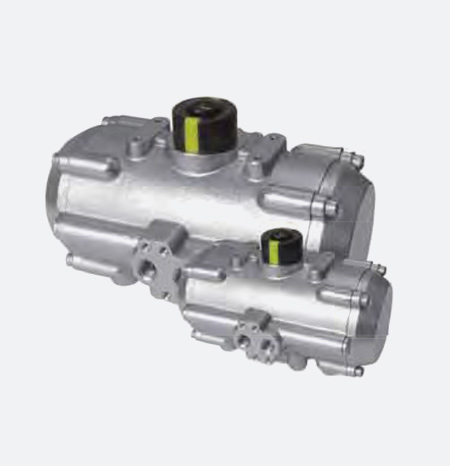

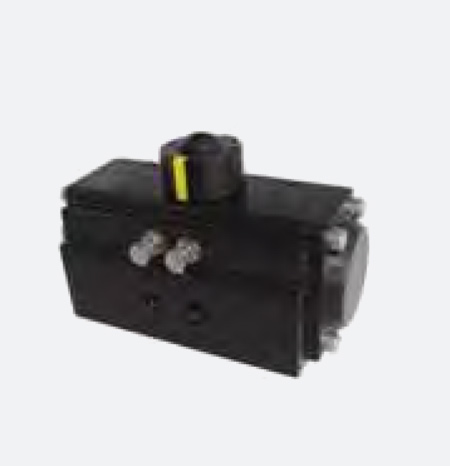

Actuador Neumático
Ejemplo de dimensionamiento del actuador de retorno por resorte NUTORK:
Resorte para cerrar cuando falla el aire (aire para abrir):
Par de válvula 60 Nm más 20% de factor de seguridad = 72 Nm. Presión mínima de funcionamiento: 6 bar (87 psig). El actuador NUTORK de retorno por resorte seleccionado es NKS-105-12. El NKS-105-12 tiene los siguientes pares de salida:
1.par de aire 0 ° (válvula cerrada) = 122,5 Nm> 72 Nm
2.par de aire 90 ° (válvula abierta) = 80,6 Nm
3.Torsión del resorte 90 ゚ (válvula abierta) = 118,1 Nm
4.Torsión del resorte 0 ° (válvula cerrada) = 75,9 Nm> 72 Nm
